خازن 220 میکرو فاراد 4 ولت ELNA نوع SMD سری استاندارد RV2 ابعاد کوچک

این خازن همان سری محبوب و مینیاتوری rc3 النا است که بصورت چیپ اس ام دی یا به عبارتی نصب سطحی درامده است .

وقتی بحث کیفیت خازن در میان است بی شک ژاپنی ها یکی از سرآمدترین تولید کنندگان هستند ، تولیداتی بی رغیب ، با حداکثر کیفیت و سختکوشی که در تمام تارو پود این محصولات نمایان است .

ELNA یکی از اولین تولیدکنندگان خازن در جهان است که بعضی از خازنهای این شرکت بعد از گذشت ده ها سال بدون کوچکترین افتی قابل استفاده هستند . این امر به دلیل کیفت ساخت بسیار بالا و مهر و موم بسیار اساسی خازن جهت جلوگیری از نشت مایع دی الکتریک آن است .اتفاقی که به ندرت در خازن سازهای دیگر نقاط جهان اتفاق می افتد .

این سری از خازنهای elna در محدوده استاندارد قرار میگیرند .

کیفیتی استاندارد برای تمام مصارف عمومی و الکترونیکی .

همچنین حداکثر ضریب تلفات این خازن در دمای 20 درجه و فرکانس 120 هرتز برابر است با 0.10 در مقیاس واحد .

در دستگاه های LCR متر متداول برای تست خازن یکی از مهمترین مقوله ها ارزیابی برای کیفیت خازن ، تست D است که از کلمه dissipation factor گرفته شده است(در دیتا شیت گاهی این کلمه با گزینه Tangent of loss angle(tanδ) نمایش داده میشود ) .این گزینه بایستی در محدوده ی معین شده در دیتا شیت ( که سازنده خازن برای این گزینه در نظر گرفته است ) باشد و  در صورت مقایرت با این مقدار میتوان نتیجه به خرابی و یا کیفیت پایین خازن گرفت . البته در دیتا شیت این مقدار بصورت ارقام بین صفر و یک نمایش داده میشود که هر چه مقدار تست از مقدار دیتاشیت بیشتر باشد به معنای آسیب خازن تلقی میشود .

نکته حایز اهمیت این است که اولا برای تست باید فرکانس LCR متر روی 120 هرتز قرار داشته باشد و دوما مقدار نمایش داده شده با دیتا شیت مقایسه گردد نه با یک خازن با کد دیتاشیتی دیگر .

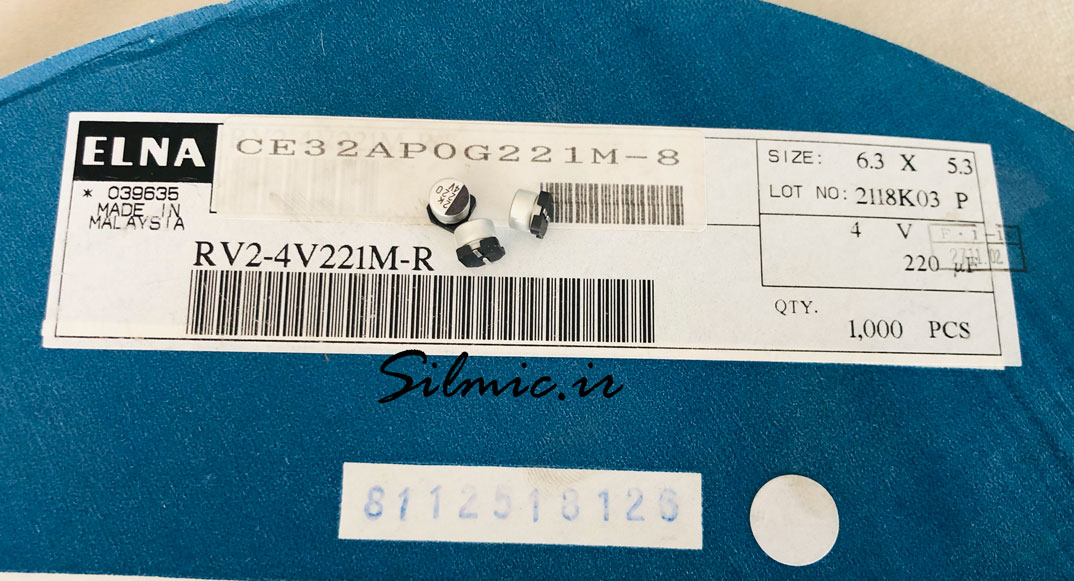

خازن اس ام دی 220 میکرو 4 ولت ، 220uf 4v .

220uf 4v elna rv2 miniatur

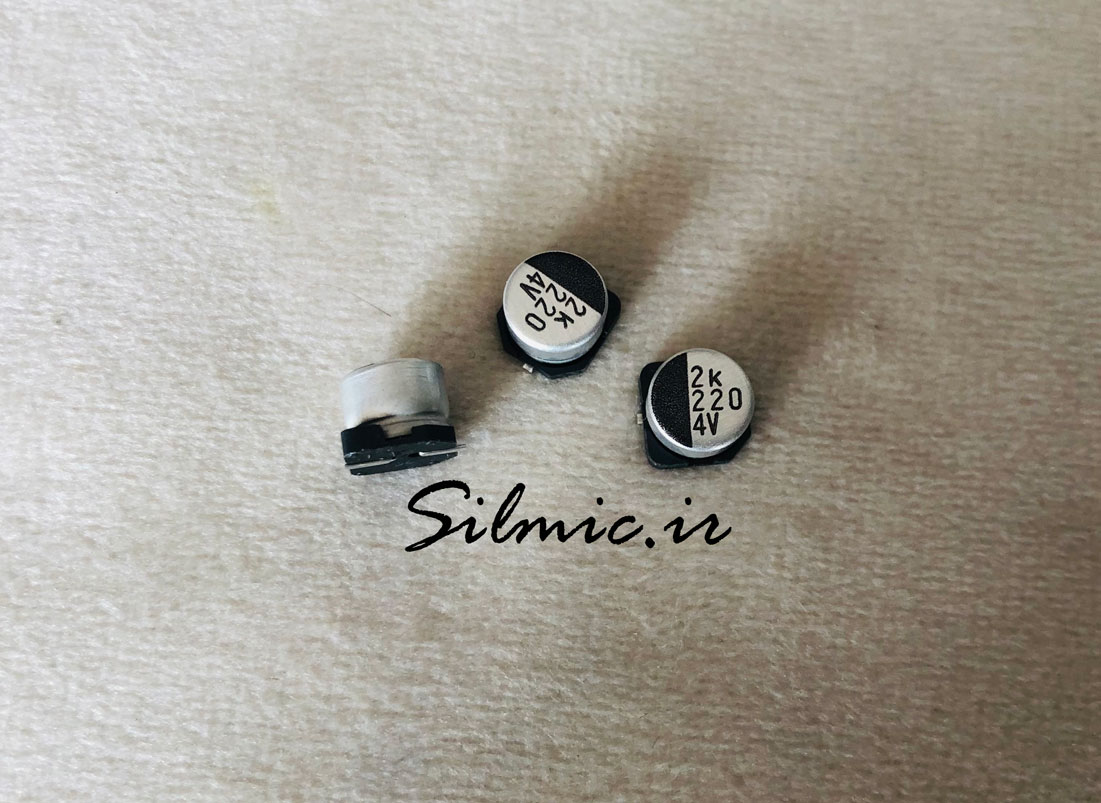

ابعاد خازن با عرض 6.3 میلیمتر و ارتفاع 5.3 میلیمتر است .

دیتا شیت smd خازن 220 میکرو فاراد 4 ولت سری RV2 :
