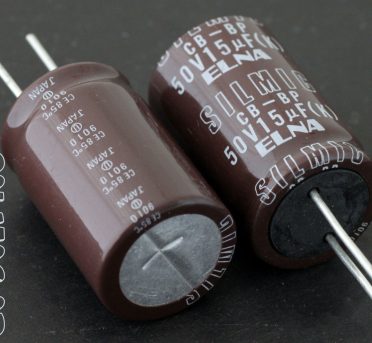

خازن سیلمیک SILMIC و صدایی شفاف تر از همیشه برای ادیو فیلدها!
سلام !
این مقاله در رابطه با کارایی شگفت انگیز خازنهای سیلمیک ( SILMIC ) در مدارات مربوط به صداست .
این خازنها از سری خازنهای بسیار با کیفیت هستند که رنج وسیعی از آنها با قیمتی مناسب در اختیار ما قرار گرفته است .
کیفیت و کارایی بالای خازنهای مخصوص صوت ELNA بر کسی پوشیده نیست .
میتوان گفت در رده خازنهای صنعتی غیر دست ساز، محصولات ELNA جزو بهترین خازنهای تولید شده اند که سری SILMIC این شرکت جزو بالاترین گرید و رده در بین تمامی خازنهای تولید انبوه است .
خازنهای الکترولیتی دارای رده بندی های بسیار گسترده هستند .
از جمله عوامل مهم در گرید خازنهای الکترولیتی میتوان به موارد زیر اشاره کرد :
- ساختار ، جنس و دی الکتریک خازن
- ESR خازن
- امپدانس داخلی پایین
- ضریب تلفات
- ریپل جریان
- ضریب و شدت نشت خازن
- طول عمر
- درجه حرارت
این خازنها از الکترولیت خاصی بهره میبرند .
در توضیحات سازنده خازن النا سیلمیک آمده است :
” خازن های گرید صوتی با لایه های فیبر ابریشمی مخصوص آدیو “
چرا الیاف ابریشم ؟!
-
نرمی شدید ابریشم می تواند انرژی ارتعاشی (تولید شده توسط الکترودها، همچنین ارتعاشات خارجی و میدان های الکترومغناطیسی) را کاهش دهد .
-
با توجه به طراحی جدید الکترولیتی و فویل ، سرعت انتشار سیگنال افزایش یافته است (ESR کاهش می یابد) و صدای قوی تر، عالی تر و نرم تر را برای طراحی صوتی شما فراهم می کند .
-
با توجه به قابلیت الیاف ابریشمی ، خازن یک رویای با کیفیت بالا از صدا می سازد .
-
برای از بین بردن انرژی ارتعاش موسیقی .
-
برای کاهش احساس ناخوشایند پیک صدا در های پس (high compass) و صدای کیفیت خشن در مید پس (middle compass) و برای افزایش صدا در لو پس (low compass) .
همچنین توضیحات تکمیلی سایت النا در رابطه با شیوه کارکرد خازن در اینجا .
اکسیژن فری ، ضد ویبرشن و دارای ضریب مکانیکی در محدوده شنوایی هستند …
ثبات کاری بالا و کمترین بازخورد نسبت به عوامل محیطی از دیگر خصوصیات این خازنها است.
این در حالی است که برخی از کارایی شگفت انگیز این خازنها بی اطلاع هستند و فقط به خاطر ابعاد بزرگ این خازنها از آنها روی گردان هستند!!
به طور کلی استفاده از این خازنها در قسمتهای «کوپلاژ صدا» ، «بای پس » و «تصفیه برق» نهایت کارایی را دارد .
در طراحی مدارات صوتی نکته ای که کمتر به آن توجه می شود :
توجه به عملکرد خازنهای کوپلاژ در دست نخوردگی صدا است.
خازن کوپلاژ خازنی است که وظیفه انتقال سیگنال صدا بین طبقات تقویت کننده و جدا سازی سیگنال از ولتاژ DC را بعهده دارد .
خازن استفاده شده در کوپلاژ باید دارای این خصوصیات باشد :
-
اولاً تمام فرکانسهای صدا را به صورت خطی و بدون دستکاری منتقل کند .
که هیچ خازنی این هدف را به طور کامل برآورده نمی کند! گرچه خازنهای audio به این هدف خیلی نزدیک هستند.
-
ثانیاً مشکل دیگری که خازن های کوپلاژ به وجود می آورند لرزش و فیدبک صداست که در خازنهای غیر صوتی ملموس است !!!
صفحات خازنی روبروی هم می توانند با اعمال جریان و ارتعاشی که بین آنها ایجاد می شود، ایجاد فیدبک صوتی کنند که البته این فیدبک معمولاً ممتد نیست و به رزنانس (تشدید) نمی رسد، و رو به زوال می رود.
بیس کشیده و طولانی و همهمه ای که در صدای بیس به وضوح خودش را نشان می دهد از اثرات این فیدبک در خازنهای غیرحرفه ای است .
نکته ی دیگر در نوع صدایی است که این خازنها تولید می کنند .
خازنهای الکترولیت مایع صدای گرم و زنده دارند و در مقابل، خازنهای با الکترولیت جامد عموما صدای سردتری دارند .
خازنها بر اساس مصارف گوناگون ساخته می شوند .
مثلا یک خازن برای کار در گرما، و یک خازن برای محیط هایی که ویبرشن دارند و بعضی مخصوص صدا و کارهای صوتی ساخته می شوند . چیزی که برای بعضی از سازندگان سیستم های صوتی کاملاً بی اهمیت است !!!
اما خازنهای استفاده شده در تصفیه برق وظیفه ی (جلوگیری از تداخل سیگنالها) و (حذف ریپل ولتاژ و نوسانات آن) را دارند .
که این امر هم اگر به درستی صورت نگیرد در نقطه ی اوج صدا موجب دیستورشن و گاهی حتی موجب اختلال در کار آمپلی فایر می شود.
خازن استفاده شده برای این هدف باید دارای کمترین اهم داخلی باشد ( low ESR ) .
تا (ثابت زمانی خازن) را بالا ببرد .
برخی برای این هدف چند خازن را در عرض به هم موازی می کنند؛ و برخی که حرفه ای تر عمل می می کنند از خازنهای silmic برای این هدف استفاده می کنند.
کیفیت بالای خازنهای SILMIC آنها را به خازن محبوب ادیو فیلها و طرحان بنام صوتی تبدیل کرده است.
تفاوت دستگاههای شرکتهای حرفه ای با دستگاههای معمولی در توجه به این دست ظرافتها است و تغییر رویکرد در این جهت آینده ی بهتری برای تولیدات داخلی به بار خواهد آورد.
سلام ،خازنی ک بتونه تمام فرکانسهای صوتیرو از خودش بصورت ،ایزوله و با کمترین ارتعاشات غیر صوتی رد کنه و در اختیار بلندگو بزاره کدوم نوع خازنه؟خواهشا،یک توضیح در رابطه با نحوه محاسبه خازنهای صوتی،ک چه میزان و مقاومت،برای فیلتر چ فرکانسی و عبور چ فرکانسی مناسب هست رو،به زبان خیلی ساده برای امثال بنده ک مبتدی،هستن درج بفرمایید.چون این فروشگاه کاملترین فروشگاه مجازی در این حیطه بنظر میادو،طبیعتا ،مخاطبین،فراوانی هم داره.پس درج یک توضیح ب زبان ساده،و همه فهم،موجب رضایت اشخاص ،و ب مراتب فروش و خدمت رسانی بیشتری نیز خواهد بود.یا حق
سلام . ممنون از لطف شما ، بله حتما
سلام سیمیلک هر گز قیمت نجومی ندارد .
سلام . بله در حال حاضر . علت این امر این است که خوشبختانه خازنهای سیلمیک هنوز تولید می شوند . در صورت عدم تولید این خازن ، قیمت احتمالا تا حد بسیار بالایی افزایش خواهد داشت .
چرا چیزی که کاربرد داره باید توقف تولید بشه؟
سلام من یه امپ کلاس A میخوام . ایا تو سایت موجود دارین؟
سلام . بزودی ان شاءالله به همراه کیت عرضه میشه
سلام
لطفا امپ کلاس D با ترانزیستور های تعداد بالا و قوی با اندازه TO_220به طرح های آماده اضافه کنید ممنون مثلا با irfp31n20
سلام
بنده یک اسپیکر 6 کانال logitech x530 دارم .
با توجه به مقاله شما می خواهم خازنهایش را با خازن silmic elna تعویض کنم تا به حداکثر کیفیت برسم .
فقط می خواهم بدانم که این خازنها را می توانم جایگزین خازنهای اسپیکر کنم ؟ و از نظر کیفیت مشکلی که پیش نخواهد آمد ؟؟
سلام .
خازنهارو میتونید جایگزین کنید و کیفیت رو قطعا بالاتر ببرید .
اما برای حداکثر کارایی و نحوه صحیح انتخاب خازن علاوه بر سایت ما به منابع ایرانی و خارجی هم رجوع کنید تا اطلاعاتتون تکمیل تر شه .
با سلام
آیا خازن های گرید صوتی را در مدارهای دیگر مثل منابع تغذیه سوئیچیگ و غیره میشه استفاده کرد؟
سلام
برخی از خازنهای صوتی برای منابع تغذیه طراحی میشن مثل سری LAO النا یا LPO النا و یا کرافین و در نیچیکونها هم سری KG و … یا برخی نمونه های بلک گیت و کرافین اما برای استفاده درست باید به چند نکته اشاره کنم :
اول اینکه خازنهای SILMIC و CERAFINE و TONEREX و MUSE و FINE GOLD و… مناسب منابع تغذیه نیستند چون کار اصلیشون کوپلاژ و دکوپلاژ صداست یا حتی میتونید برای تایم استفاده کنید و همینطور بای پس و فیلترینگ
دوم اینکه خازنهای تغذیه بهتره از نوع لانگ لایف انتخاب بشند که کارایی کلی دستگاه بره بالا که برای این کار در رده میان قیمت خازنهای لانگ لایف NIPPON و RUBYCON و NICHICON و ELNA و … گزینه های بسیار ایده آلی هستند و در رده گران قیمت میتونید از سری LAO و LAW و LPO و NICHICON KG و… و در رده بسیار گران قیمت از CERAFINE و TONEREX و BLACK GATE استفاده کنید .
سلام و وقت بخیر
ببخشید میدونم که معمولا خازنها ولتاژ بالاتر رو با ظرفیت یکسان بجای همون خازن با ولتاژ کمتر میشه استفاده کرد ولی سوال هست برام استفاده از خازن با ولتاژ بالاتر در مدارهای صوتی تاثیری در راندمان نخواهد داشت؟
سلام وقت شما هم بخیر
معمولا استفاده از خازن با ظرفیت و ولتاژ بیشتر در حد یکی دو رنج و گاهی حتی بیشتر در عموم مدارات مشکلی جز هزینه اضافی به بار نمیاره اما برای صوت اونهم های فای بهتره ولتاژ بیشتر از ولتاژ طراحی شده نباشه مخصوصا در قسمت کوپلاژ بهتره عین خازن رکیپ یا جایگذاری بشه یا در مدار زوبل که نباید ولتاژ رو تغییر بدید
سلام
آیا میتوان تیوتر های کوچک که در عروسک ها به کار میروند را
هم تقویت کرد با همین خارن یا بدونه خازن چون ۲ تا از این
حازن ها دارم و ۲ تا تیوتر کوچک اگر میشود به من پاسخ دهید
ممنون
سلام خازن سیلمیک برای اون منظور که شما میخواید مناسب نیست باید از خازن بی پلار الکترولیتی استفاده کنید برای بهبود کیفیت صدا و تست بگیرید
با درود.
اول اینکه بگم من هر وقت میام اینجا عشق میکنم! ولی این چندوقته اخیر، خیلی از اقلامتون ناموجود شده. مخصوصا خازن های صنعتی. زیره 50 هزار تومن ، اغلبشون کاربردی هستن. من خودم قبل از اینکه سایت شما رو پیدا کنم، مجبور بودم برای قطعات اصلی (شما بخوانید خازن!) مجبور بودم از چین مستقیم سفارش بدم. هزینش مشکلی نبود، ولی نمیشه مثلا 2 تا خازن خرید! وقتی هم که رنج خازن ها زیاد میشه، قضیه افتضاح میشه ! بعد تست کردن خیلی سخت میشه. زمان طولانی هم میخواست. ولی ایده ی شما خیلی عالی هست و خیلی به من (و خیلی های دیگه) کمک کرده. من تمام کارهایی که تولید میکنم، یا کارهای تحقیقاتیم رو دارم با خازن های شما انجام میدم.
ولی این مشکل کمبود و ناموجود شدن خازن ها خیلی آزار دهنده هست. اقلام صوتی هم خیلی عالی هستش اگه از جنس های اصلی (مثلا ژاپنی) باشن. ولی اصلا ندارین. مثلا من جک های صوتی میخواستم بخرم، ولی شما فقط مونو دارین. بلندگو هم که اصلا ندارین. اعتماد به مغازه دارها که وجود نداره. هر آشغالی رو به اسم ژاپنی به آدم میندازن. احتمالا توکیو اسم دهاتی هستش در نزدیکی های شنزن ! به نظر من بلندگوهای با کیفیت که ابعادشون متوسط یا کوچیک هستن خیل کاربردی هستش. مخصوصا بلندگوهای ساب کوچک. ولی با کیفیت. توئیتر های با کیفیت. میدرنج هم که حیاتیه.
نکته ی بعدی که خیلی آزار دهنده هستش، سایتتون هست ! تر کیبش خیلی بده. همیشه در سرچ قطعه مشکل دارم. اصلا درست سرچ نمیکنه. بدتر از اون، هاستتون فکر کنم خارجی هستش. چون همش گیره، ولی با قیلتر بشکن(!) خیلی سریع میشه.
با تشکر از سایتتون.
سلام و عرض ادب .
ممنون از شما دوست عزیزی که با حمایت و ایده و راهکار ، گروه ما رو در ارتقاء سایت و محصولات یاری میکنید🙏
همواره موجودی انبار سایت بسیار گسترده و با تنوع بسیار بالاست و امکان آپلود سریع محصولات بخاطر عکاسی و مسائل دیگه وجود نداره، اگر قطعه ای در سایت پیدا نکردید از طریق تلگرام و واتس اپ از موجودی انبار اطلاع پیدا کنید . تامین قطعات با کیفیت از برندهای اصلی به سختی هرچه تمام فراهم میشه اما تمام سعی ما بر این هست که روزی برسه که بتونیم اراده و خواسته مهندسین و طراحان کشور به قطعات با کیقیت رو فراهم کنیم .خازنهای موجود در انبار تا حدی در سایت بارگذاری شده تصمیم گروه بر اینه که در ابتدای سال 1400 مقاومتها هم به فروشگاه اضافه بشه
در رابطه با مشکلات عدیده سایت 😓 تمپلیت جدید در حال طراحی و با ظاهری جدید و کارآمدتر بزودی رونمایی میشه
ممنون از اینکه وقت گرانبهاتون رو برای توضیحات گذاشتید 🌹
برای تقویت بهبود بهتر و بیشتر صدا سر راه باندهای بیضی ماشین چه خازنی ببندم با تشکر قبلی از سایت خوبتون.
عموما باید خازنهای بی پلار ببندید که در انواع الکترولیت مایع و الکترولیت جامد موجوده و باز در دو نوع رادیال (پایه ها از یک طرف ) و اکسیال (پایه ها در طرفین خازن) هستند . بهترین حالت برای خازنهای میدرنج و فول رنج و تیوتر استفاده از برد کراس اور هست که بسته به نوع و مدل بلندگوهاتون میتونه یک خروجی تا سه خروجی باشه . معمولا این بردها بصورت ترکیبی از مقاومت خازن و سیم پیچ هستند . برای تیوترها میشه با یک خازن حدودا بین 1 تا 10 میکرو فاراد و ولتاژ حداکثر تا 200 ولت بسته به نوع تیوتر انتخاب کرد و به اون وصل کرد و اینکه چه خازنی بندازیم با چه ظرفیتی به تیوتر مورد استفادتون بستگی داره و تا حدودی با آزمون و خطا باید انجام بشه .
سلام خسته نباشید ببخشید سوالم اینه ک میشه با این خازنا صدای یه بلندگو رو چند برابر کرد. یعنی فرض مثال من میخوام بلندگوهای فابریکی پرایدو این طور کنم چند برابر تقویت میشه؟؟؟؟ و این ک مثلا بلندگوی فاریکی ماشین پرایدو میتونهدتبدیل به یه میدرنج دهنه ۵یا ۶.بکنه در اون حد هست یا نه؟؟؟؟؟ ممنون
سلام ممنون.
کار خازن تقویت صدا یا افزایش صدا نیست .با خازن شما کیفیت و جنس صدا رو تغییر و افزایش میدید و این کیفیت قابل درک و شنود هست
سلام برای بلندگوی فابریک ماشین برای وضوح صدا و حالت تیوتر سر خود بلندگو باید چه خازنی با چه توانی استفاده کنم میخوام به صورت سری نصب کنم ممنون میشم راهنمایی کنید ،
سلام .
اصولا خازن برای تیوتر اگر درست انتخاب بشه باعث کیفیت خروجی میشه
اما مدل خازن و رنج اون بستگی به نوع تیوتر شما داره و میتونه از 470 نانو تا 10 میکرو متفاوت باشه .این مساله گاهی با تجربه و تست و گاهی با توجه به دیتاشیت بلندگو قابل اجراست
بلندگوها 4 اهم 25تا50وات هست،
